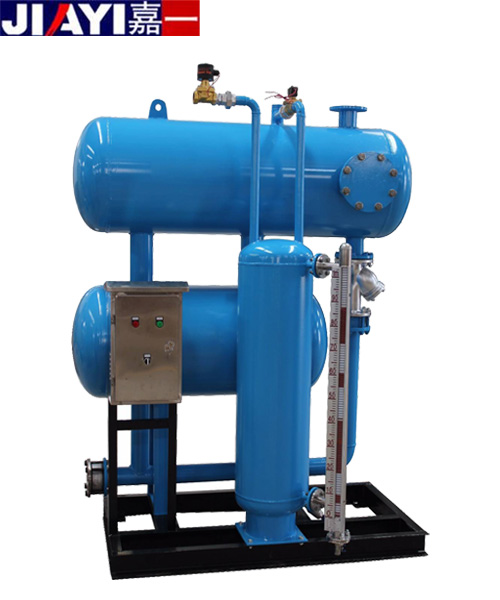

疏水自動加壓器如何選型?

一、選型核心依據

1. 工況參數分析

• 蒸汽系統壓力：決定加壓器的工作壓力等級（如 0.3-1.6MPa），需匹配蒸汽管網壓力。
• 冷凝水流量：需計算系統最大冷凝水量（單位：kg/h），作為設備排量選型的基礎。
• 冷凝水溫度：影響設備材質選擇（如高溫工況需耐 150℃以上材質）及密封件性能。
• 背壓要求：冷凝水輸送終點的壓力（如至鍋爐或高位水箱的背壓），需確保加壓器輸出壓力足夠克服背壓。

2. 系統布局與安裝條件

• 安裝位置：地面安裝、架空安裝或地下坑槽安裝，影響設備結構設計（如是否需防水底座）。
• 管道口徑與接口：需匹配現場進水管、出水管的管徑（DN25-DN100 常見）及連接方式（法蘭 / 螺紋）。
• 自動化需求：是否需集成 PLC 控制、遠程監控或與 DCS 系統聯動，決定電控系統配置。

3. 介質特性

• 雜質含量：冷凝水含懸浮物、鐵銹等雜質時，需配置過濾裝置或選擇抗堵塞型加壓器。
• 腐蝕性：若介質呈酸性（如含 CO?），需選用不銹鋼（304/316）或襯膠材質的罐體與部件。

二、關鍵技術參數選型

1. 排量計算與設備規格

• 冷凝水最大排量（Q）：
  • 公式：Q = K × S × Δh × ρ
    （K 為系數，S 為蒸汽管道表面積，Δh 為蒸汽潛熱，ρ 為冷凝水密度）
  • 示例：100m² 蒸汽管道，壓力 0.8MPa，冷凝水量約為 1200kg/h，需選擇排量≥1500kg/h 的加壓器（留 20% 余量）。
• 設備容積：根據排量與加壓周期確定罐體容積（如每小時排量 1000kg，容積建議≥0.5m³）。

2. 工作壓力范圍

• 進口壓力（P1）：冷凝水進入加壓器的壓力（通常 0.05-0.5MPa）。
• 出口壓力（P2）：需滿足 P2 ≥ 背壓 + 管道阻力（如背壓 0.3MPa，管道阻力 0.1MPa，則 P2≥0.4MPa）。
• 壓力調節精度：自動加壓器需具備 ±0.05MPa 的穩壓能力，避免壓力波動影響系統。

3. 材質與耐壓性能

4. 控制方式與自動化配置

• 液位控制：采用浮球式液位開關（靈敏度 ±5mm）或超聲波液位計，確保冷凝水達到設定液位時自動啟動加壓。
• 壓力聯鎖：當出口壓力超過設定值時自動停泵，防止超壓（需配置壓力傳感器與安全閥）。
• 運行模式：
  • 單泵自動：適用于小流量系統，成本低；
  • 多泵聯動（一用一備）：適用于連續運行系統，可靠性高。

三、選型流程與步驟

1. 參數收集與計算

• 測量蒸汽系統壓力、溫度，統計蒸汽設備數量及功率，估算冷凝水量。
• 確定冷凝水回收點至目標位置的垂直高度、水平距離，計算管道阻力（每 100m 水平管阻力≈0.02MPa，每 10m 垂直管阻力≈0.1MPa）。

2. 設備類型匹配

• 按驅動方式：
  • 蒸汽動力式：利用蒸汽壓差驅動，適合無電力場合；
  • 電動泵式：通過電機驅動離心泵，適用于自動化程度高的系統。
• 按結構形式：
  • 落地式：容積大，適合集中回收系統；
  • 緊湊型：體積小，適合空間有限的場合（如車間設備旁）。

3. 品牌與標準篩選

• 參考行業標準：GB/T 12712《蒸汽供熱系統凝結水回收及蒸汽疏水閥技術管理要求》、ASME B16.9（管道配件標準）。
• 優先選擇具備壓力管道元件制造許可（TS 證書）及 CE 認證的品牌（如斯派莎克、阿法拉伐、國內品牌如滬工閥門等）。

4. 工況模擬與校核

• 模擬極端工況：如冬季蒸汽用量增大時的冷凝水量峰值，確保加壓器排量有 30% 冗余。
• 測試耐壓性能：要求廠家提供罐體水壓試驗報告（試驗壓力為工作壓力的 1.5 倍，保壓 30 分鐘無泄漏）。

四、選型注意事項

1. 節能與環保考量

• 選擇高效離心泵（效率≥75%），降低電耗；蒸汽動力式加壓器需確保蒸汽耗量≤冷凝水量的 5%。
• 配置保溫層（罐體保溫厚度≥50mm），減少冷凝水散熱損失。

2. 維護與檢修便利性

• 設備需預留檢修口（直徑≥400mm），方便內部部件更換；壓力表、液位計需便于觀察與校準。
• 建議選擇模塊化設計的加壓器，如泵組可獨立拆卸，降低維護成本。

3. 安全保護裝置

• 必須安裝安全閥（整定壓力為工作壓力的 1.1 倍），防止系統超壓；電動型需配置過載保護、缺相保護功能。
• 對于防爆區域（如化工車間），需選用防爆電機（Ex d IIBT4 等級）及防爆控制柜。

五、選型案例參考

1. 計算管道阻力：水平管阻力≈0.024MPa，垂直管阻力≈0.08MPa，總阻力≈0.1MPa，需出口壓力≥0.2+0.1=0.3MPa。
2. 選擇電動泵式加壓器，排量≥1500×1.2=1800kg/h，配置 2 臺離心泵（一用一備，單泵排量 900kg/h）。
3. 罐體材質選 304 不銹鋼，工作壓力 1.0MPa（滿足 0.6MPa 蒸汽系統需求），電機功率 3kW（揚程≥40m）。
4. 控制方式：浮球液位開關聯動 PLC，自動啟停泵，超壓時安全閥泄壓。
