嘉一機電簡述膠球清洗裝置的工作原理（附安裝示意圖）

膠球清洗裝置是專門針對冷凝器內管壁結垢而影響換熱效果從而導致整個機組的效益整體降低的解決辦法，可實現在機組不用拆卸就可以自動清洗內壁，減少人工和有效保護了凝汽器（冷凝器）的使用效果以及壽命。

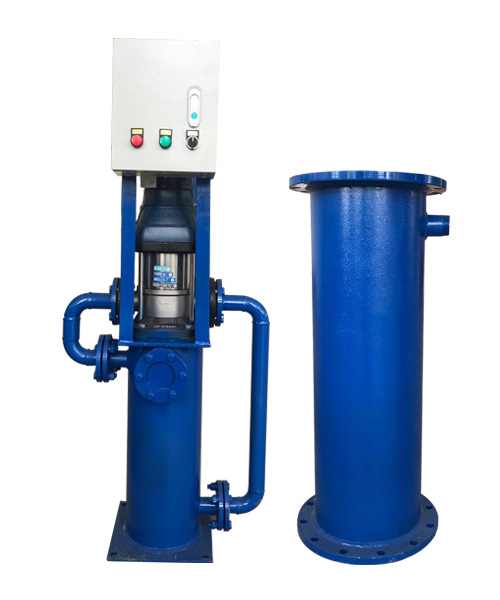

膠球清洗裝置由二次濾網、收球器、裝球室、膠球輸送泵、分匯器、閥門、管路和電氣控制柜等部件組成。使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。

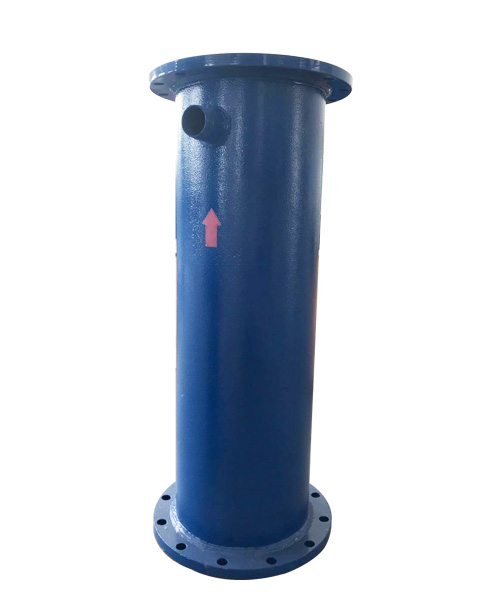

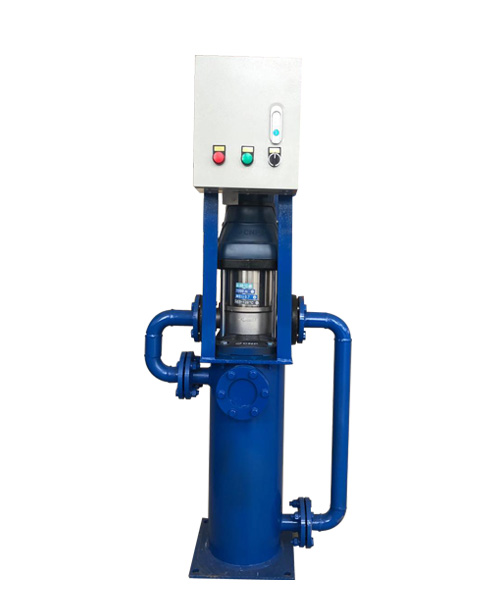

收球器

收球器是凝汽器進行膠球清洗過程中的關鍵組成設備之一。要維持海綿膠球對冷凝管的連續清洗，就要將膠球源源不斷地送入清洗系統中。再將清洗過冷卻管的膠球及時回收，再次用于清洗管子。收球器就是用來把分散在冷卻水中的膠球全部收集起來的，以便重復使用的設備。所以收球器的收球率很重要，江陰市嘉一機電制造的收球器采用獨特技術，經優化設計，膠球不經過水泵葉輪，杜絕水泵葉輪旋轉對膠球的損傷。 收球專門設置收球泵，與其他同類設備相比收球率達到100%，其他方式不能保證收球率100%。

發球進出水口都在冷凝器進水端，收球進水出口都在冷凝器出水端，對冷卻水溫度沒有影響，保證冷卻效果，與同類產品相比節能5-8%。

采用水流開關對水泵啟停進行控制，防止水泵無水運轉，保護水泵。

全自動電路控制，可設定每次清洗時間和次數。

裝球室

裝球室是凝汽器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。

分匯器

分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，膠球投用時可通過窺視窗觀察運行情況。

電器柜

電器柜可控制膠球輸送泵及裝球室的膠球自動投放。

膠球清洗裝置適用范圍

·適用于以下高能耗系統

不冷式冷凍設備

恒溫、恒濕控制系統

發電廠冷凝器（淡水用、海水用）

船舶的水冷系統

·配套設施

大廈、賓館、商場、銀行、醫院和其他公共設施

·冷凍設施

連鎖超級商場、冷凍倉庫

·化學品工廠

生產線上的冷卻系統

·電子元器件、半導體集成電路、液晶顯示器等生產廠家

恒溫、恒濕控制系統

·發電廠

防止冷凝器管道污染，最大限度的提高發電效率
