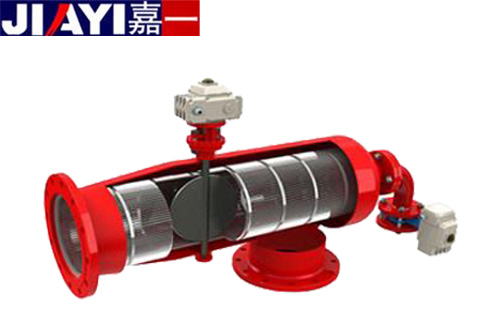

設備結構與工作原理
自動反沖洗排污過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼復合濾網、蝶閥及排污裝置所組成。當過濾器工作時，蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉蝶閥，打開排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，直到反向自動沖洗過濾網的作用。整個沖洗過程系統可正常運行，無需停機。
功能與用途
全自動反沖洗排污過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。是進口過濾器的理想替代產品，各項指標能到達到產品的合格標準。
安裝與使用
P型反沖洗排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上向下；安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，水流導向閥處于開啟狀態，當需要排污時，關閉水流導向閥，打開排污閥直至排出水質變清為止，關閉排污閥，開啟水流導向閥，即完成排污過程，設備進入正常運行狀態。

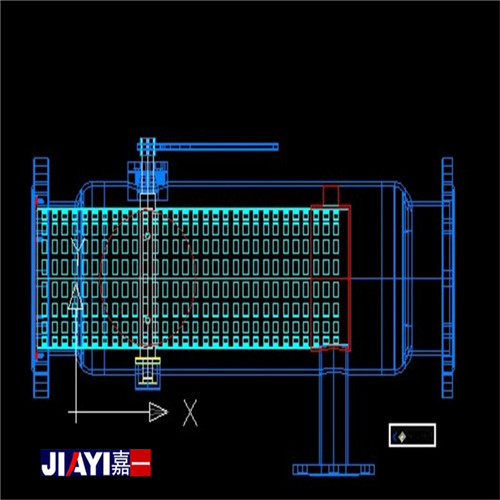

CAD圖紙
一、全自動反沖洗排污過濾器產品概述:
全自動排污過濾器具有體積小、過濾能力大，不占地方、操作管理方便等優點。它能去除介質中的各種雜質，可用于生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與處理以及工業廢水中有用物質的回收等。
二、全自動反沖洗排污過濾器結構形式:
該過濾器由殼體、不銹鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。
三、全自動反沖洗排污過濾器工作原理:
1、定時反沖洗排污
定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。
2、壓差控制排污
壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。
3、手動控制
通過控制箱上按鈕，可直接控制清污、排污。
直角式全自動沖洗排污過濾器原理

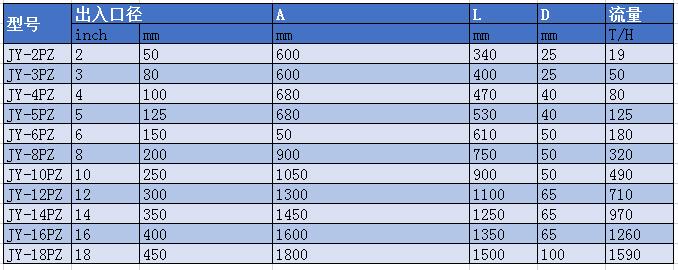

規格型號及技術參數
