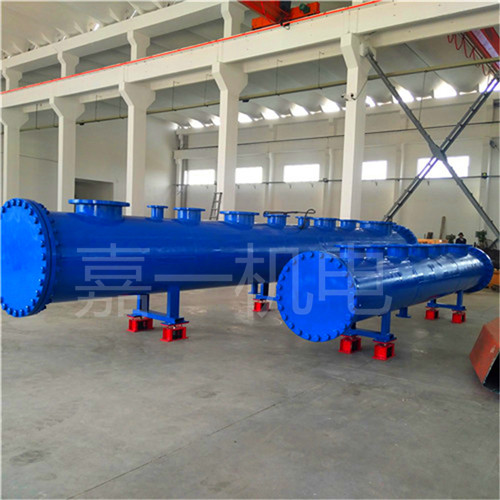

分集水器結構主要分為三部分，一是由多個直流三通串聯組成的分水干管和集水干管，二是設置在每個分支口的閥門，三是設置在干管上的排氣閥。
分集水器由裝有閥門、排氣閥的一根分水干管和一根集水干管構成，并由一套固定支架組裝固定在一起，通常分水干管在上方，集水干管在下方。但根據實際實用經驗和管道學原理，將分水干管裝在下方，集水干管裝在上方更有利于排氣和減少“氣阻”現象發生。
安裝分集水器的要求
分集水器是整個地暖系統中不可缺少的一部分，包括分集水器干管、排氣泄水裝置、支路閥門和連接配件等。分集水器是將入戶的采暖熱水分配到各個房間的供暖支路。和系統中的其他部件一樣，分集水器的安裝質量和產品質量對于整個系統的安全運行也很關鍵。
從材料上看，目前市場上有不銹鋼、銅、高分子合成材料等;從結構上看，有組裝式、焊接式、鍛造拼接式等。
分集水器在采暖系統里面很重要的部分，必須保證質量好，耐腐蝕。
分集水器有哪些安裝注意要點呢？
第一步，檢查分集水器的質量。分集水器的種類、型號、規格是否與圖紙、技術規范所規定的一致；分集水器上下主管左右接口螺紋是否完整；分集水器上下主管有無砂眼、裂紋及銹蝕；分集水器上下主管的控制閥們及接頭與接口間的連接是否牢固，接口是否嚴密，控制閥是否能靈活開關；分集水器支架、擋板的的防腐涂層是否完好、有無劃痕。
第二步，根據分集水器安裝位置來確定定位尺寸。應確保分集水器及供暖供回水管道和閥門等附件的安裝，同時還要方便日后的檢修。應確保運行時能夠很方便的調節分集器的控制閥門；與強、弱電控制盒及插座的距離應不小于50mm；對于自控型分集水器為防止其電路受潮應盡量布置在較干燥的房間。
第三步，分集水器的安裝和固定。分集水器水平安裝時應將分水器安裝在上，集水器安裝在下或按設計規定的要求來安裝。分集水器主管垂直間距為200mm，集水器主管中心距地面距離不小于300mm。
分集水器一般均通過支架支撐，安裝時按照圖紙標定的高度，經號眼打孔后用膨脹螺栓固定在墻壁上，然后再將分集水器安裝在支架上。應注意：禁止在有防水層的地面上打孔固定分/集水器裝飾板。
分集水器前擋板可在地面輻射供暖工程施工完畢后再安裝。
分集水器安裝在起居室內時，在安裝高度允許時，支腳應高出室內凈地坪50～100mm分集水器水平安裝時應保證與供、回水管連接后能及時排除管道內部的積氣。
第四步，分集水器入口與供熱管道及附件的連接。分集水器安裝就位后再安裝立管與分集水器間的連接支管為宜。在分水器之前的供水管道上，順?biāo)鞣较驊?yīng)安裝閥門、過濾器、熱計量裝置（有熱計量要求的系統）。在集水器之后的回水連接管上，應安裝可關斷調節閥，必要時可用平衡閥代替。在分水器的進水管與集水器的出水管之間，宜設置旁通管。旁通管上應設置閥門，以保證對供暖管道系統沖洗時污水不流進加熱管。
第五步，分集水器出口與加熱管的連接。每環路加熱管的進、出水口分別連接分水器和集水器，并要求一一對應。加熱管與金屬分集水器之間的連接卡壓式夾緊結構連接時，加熱管與連接件連接要求管口剪切平滑，切面與管材軸線垂直，管口插入接口時不得損傷接口上的硅膠密封圈，管口插入到位，卡環牢固鎖緊連接部位且不得滲漏。
